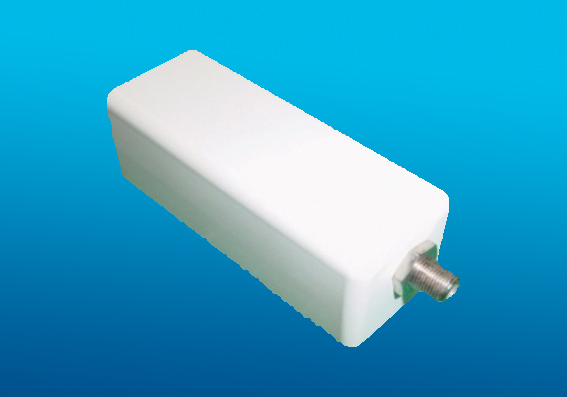

NJR2835/36/37/39系列 Ku波段內時鐘鎖相環LNB
|
Ku波段內時鐘鎖相環LNB |
|||||||
|
型號：NJR2835/36/37/39系列 |
|||||||
|
特點： ? 低噪聲系數 ? 噪聲系數：0.8dB ? 低功耗 ? DC工作電流：200 mA ? 小尺寸和重量輕 ? 重量：260 g ? RoHS兼容 |
|
||||||
|
型號 |
RF頻率 |
本振 |
IF頻率 |
本振穩定度 |
電源 |
IF接頭 |
|
|
NJR2837U |
10.95GHz至11.70GHz |
10.00GHz |
950至1700 MHz |
+/-1ppm |
+24VDC （+12至+24VDC） |
F頭 |
|
|
NJR2837UN |
N頭 |
||||||
|
NJR2839U |
11.20GHz至11.70GHz |
10.25GHz |
950至1450 MHz |
F頭 |
|||
|
NJR2839UN |
N頭 |
||||||
|
NJR2835U |
11.70GHz至12.20GHz |
10.75GHz |
F頭 |
||||
|
NJR2835UN |
N頭 |
||||||
|
NJR2836U |
12.25GHz至12.75GHz |
11.30GHz |
950至1450 MHz |
F頭 |
|||
|
NJR2836UN |
N頭 |
||||||
|
NJR2837S |
10.95GHz至11.70GHz |
10.00GHz |
950至1700 MHz |
+/-3ppm |
+24VDC （+12至+24VDC） |
F頭 |
|
|
NJR2837SN |
N頭 |
||||||
|
NJR2839S |
11.20GHz至11.70GHz |
10.25GHz |
950至1450 MHz |
F頭 |
|||
|
NJR2839SN |
N頭 |
||||||
|
NJR2835S |
11.70GHz至12.20GHz |
10.75GHz |
F頭 |
||||
|
NJR2835SN |
N頭 |
||||||
|
NJR2836S |
12.25GHz至12.75GHz |
11.30GHz |
950至1450 MHz |
F頭 |
|||
|
NJR2836SN |
N頭 |
||||||
|
NJR2837H |
10.95GHz至11.70GHz |
10.00GHz |
950至1700 MHz |
+/-10ppm |
+24VDC （+12至+24VDC） |
F頭 |
|
|
NJR2837HN |
N頭 |
||||||
|
NJR2839H |
11.20GHz至11.70GHz |
10.25GHz |
950至1450 MHz |
F頭 |
|||
|
NJR2839HN |
N頭 |
||||||
|
NJR2835H |
11.70GHz至12.20GHz |
10.75GHz |
F頭 |
||||
|
NJR2835HN |
N頭 |
||||||
|
NJR2836H |
12.25GHz至12.75GHz |
11.30GHz |
950至1450 MHz |
F頭 |
|||
|
NJR2836HN |
N頭 |
||||||
技術指標：
|
輸入接口 |
WR75波導接口，帶密封槽 |
|
|
輸出接口 |
N陰型接頭（50歐姆） F陰型接頭（75歐姆） |
|
|
噪聲系數（溫度：25℃） |
0.8dB典型值， 1.0dB最大值 |
|
|
線性增益（溫度：25℃） |
60dB典型值， 55dB最小值 |
|
|
本振穩定度 |
NJR283XU/UN系列 |
+/-1ppm （Ta: -40至+60℃） |
|
NJR283XS/SN系列 |
+/-2.5ppm （Ta: -30至+60℃） +/-3ppm （Ta: -40至+60℃） |
|
|
NJR283XH/HN系列 |
+/-10ppm （Ta: -40至+60℃） |
|
|
本振相位噪聲 |
-70dBc/Hz typ @100Hz -80dBc/Hz typ @1KHz |
|
|
本振泄漏電平 |
-25dBm最大 （中頻輸出接口）； -60dBm最大 （射頻輸入接口） |
|
|
諧波 |
1）-140dBm最大，射頻輸入端口，固定的頻率諧波，與測試正弦波不相關 |
|
|
2）-55dBc最大，中頻輸出端口，測試正弦波幅度為-10dBm |
||
|
駐波比 |
輸入駐波比 2.5：1典型值 輸出駐波比 2.3：1最大值 |
|
|
電源 |
工作電壓：+24VDC（+12至+24VDC） 工作電流：200mA最大 |
|
|
溫度 |
工作溫度:-40至+60℃，存儲溫度:-40至+80℃ |
|
|
尺寸 |
100.5mm(L) X 40mm(W) X 40mm(H) |
|
|
重量 |
260克 |
|
